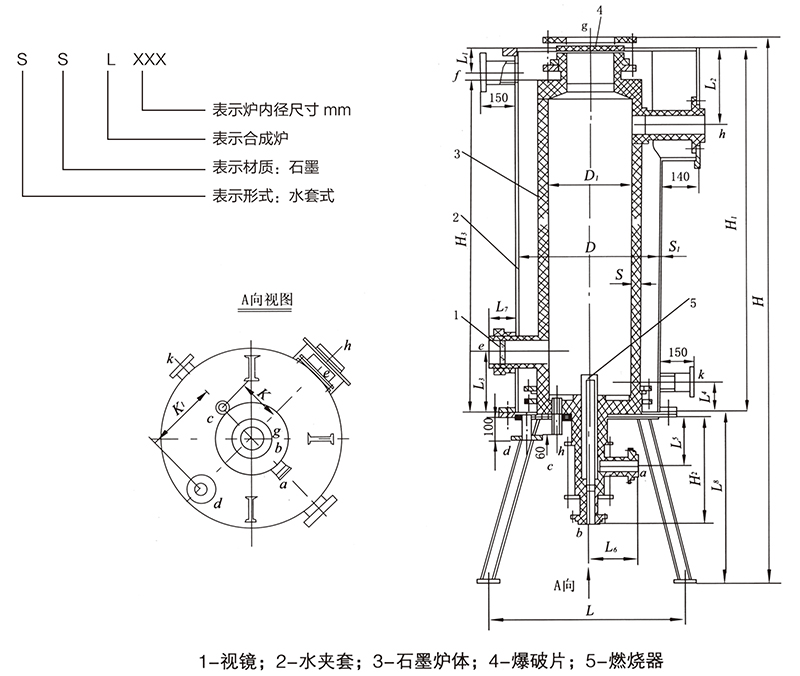

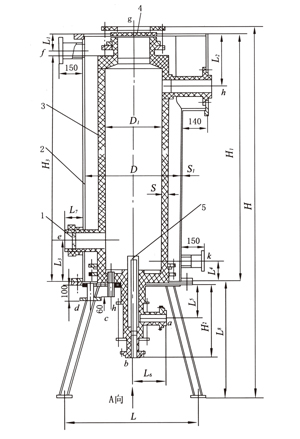

水套式石墨氯化氢合成炉(摘自HG/T3189/2000)该标准适用于氯、氢合成制氯化氢气或盐酸的水套式石墨合成炉。

技术特性

设计压力：炉内：0.06Mpa         夹套：常压

设计温度：炉内：170℃（石墨壁温）  夹套：≤100

工作介质：炉内：CL2,H2 ,HCL      夹套：中性、冷却水

技术要求

⑴本设备应符合HG 2370-1992《石墨制化工设备技术条件》中的3.1.1和3.1.2的规定

⑵石墨炉体以酚醛树脂一次浸泡(浸渍)或以酚醛树脂与石黑粉混合成涂料刷3次

⑶石墨炉体总装不垂直度水平不大于设备总高的0.15%，且总偏差不得超过10mm

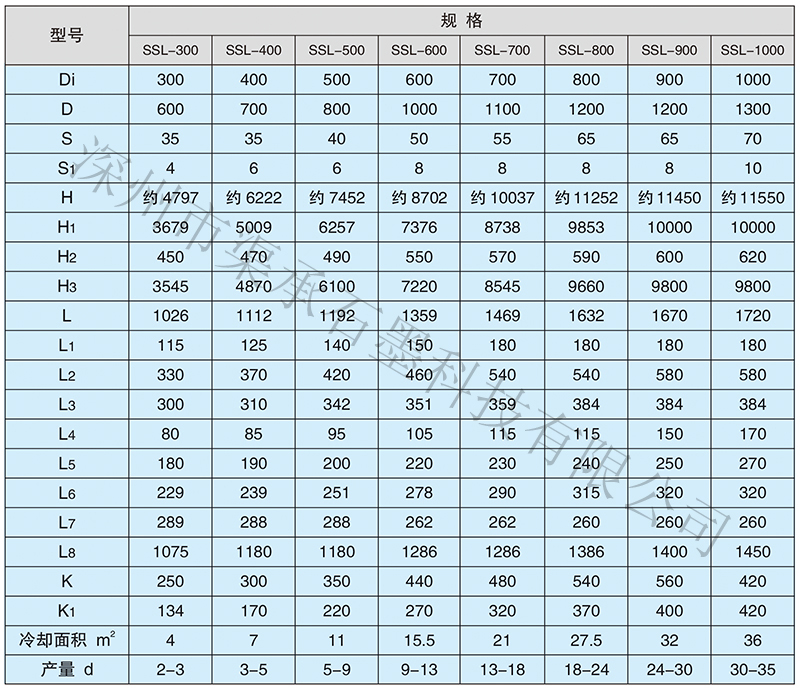

水套式石墨合成炉安装尺寸表

水套式石墨合成炉接管表
